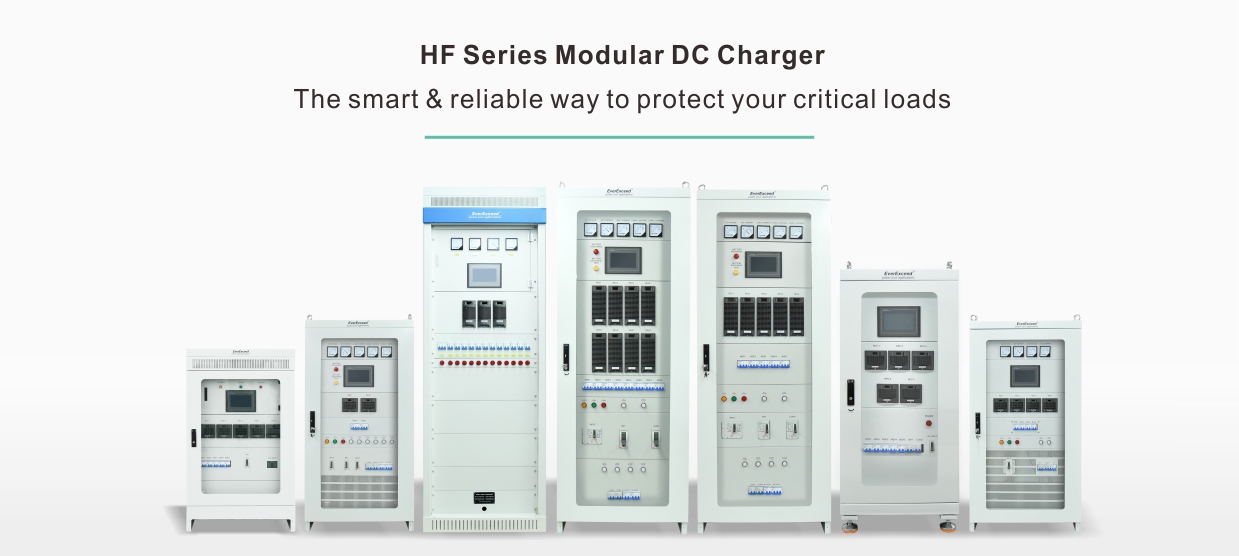

Carregador retificador CC modular da série HF (painel CC)

O carregador retificador CC modular controlado por microcomputador HF (painel CC) fornece energia CC confiável para subestações, usinas de energia, instalações industriais, ferrovias e edifícios altos. Ele suporta operação de chaveamento de alta tensão, proteção de relés, automação e sistemas de controle.

Com um design integrado que combina os módulos de monitoramento, retificação, monitoramento de isolamento, inspeção de bateria e monitoramento de chaveamento, o painel CC oferece controle inteligente, operação fácil e comunicação remota perfeita, tornando-o ideal para aplicações de alimentação CC não supervisionadas.

Marca:
EverExceed
Tensão CC nominal (saída) :
24V/48V/110V/220V
Serviço de OEM/ODM :
Yes
Certificados :
CE, TLC
Corrente de saída:
10-600A

CONSULTE AGORA

Características técnicas


Alta confiabilidade	Proteção em vários estágios	Ampla faixa de tensão
Utilizando tecnologia de comutação de alta frequência, design modular e backup a quente N+1, garante-se alta confiabilidade.	Medidas de proteção confiáveis e altamente isoladas para garantir a segurança dos sistemas e das pessoas.	Oferece uma ampla faixa de tensão de entrada de 90 VCA ~ 264 VCA , que é adequado para diferentes cenários de aplicação.

gerenciamento inteligente de bateria	Solução completa	Interfaces de comunicação amigáveis
Gerenciamento de bateria totalmente automático com "quatro controles remotos" funções que atendem aos requisitos de controle de serviço não supervisionado.	Projeto integrado configurado com diferentes módulos (monitoramento, retificador, inspeção de bateria, monitoramento de chaveamento e isolamento, módulo buck, etc.)	Oferece comunicação RS232/RS485/Ethernet e protocolo de comunicação MODBUS/IEC61850/DNP3.0/TCPIP.

monitoramento remoto inteligente	Tecnologia avançada	Visor LCD inteligente
Detecção online da tensão da bateria, temperatura e resistência interna para eliminar potencial problema de segurança.	Módulo de carregamento utilizando a mais recente tecnologia de comutação suave. tecnologia, alta eficiência de conversão, baixo interferência eletromagnética.	Oferece um visor LCD gráfico de tela grande e fácil de usar. Com tela sensível ao toque, que é fácil de operar.

Aplicação do sistema

Sistema integrado de alimentação ininterrupta CC e CA composto por componentes principais

Unid		Série 220V	Série 110V	Série 48V	Série 24V
Entrada	Modo de entrada	Monofásico L/N/PE ou trifásico com 4 fios
	Tensão de entrada	90~264 VCA ou 380 VCA ± 15%		90 VCA-290 VCA ou 90 VCC - 370 VCC	90 VCA a 290 VCA (nominal 176 VCA ~ 290 VCA)
	Freqüência	45Hz~65Hz
	Fator de potência	≥0,9		≥0,99 a 220 VCA/50 A	≥0,99 a 220 VCA/60 A
Saída	Distribuição CC	De acordo com a situação real
	Faixa de tensão	198VDC~286VDC ajustável	99~143VDC ajustável	43VDC-58VDC ajustável	21VDC~29VDC ajustável
	ondulação de tensão	≤+0,1%
	Precisão da regulação de tensão	≤+0,5%
	Precisão da regulamentação atual	≤+0,5%
	Saída dos módulos de carregamento	≤5%
	Parâmetros de desequilíbrio atuais
	Eficiência	≥0,93 (carga total)		≥92% a 220 VCA com carga de 50% a 100% 、 ≥93% no valor de pico	>90%@220VAC@ 220VAC 100% de carga
Propriedade isolante	Saída para o terra	2 kVac ， Correntes de fuga ≤30mA, 1 min, sem arco elétrico
	Entrada para o terra
	Entrada para saída
Sistema	Temperatura de operação	-10~+45 ℃ Saída de potência de 100%
		+45~+ 60 ℃ , potência de saída reduzida
	Temperatura de armazenamento	-25°C a 70°C (sem baterias)
	Barulho	≤55dB
Parâmetro mecânico	Dimensões (LPA)	800 mm * 600 mm * 2260 mm
		600 mm * 600 mm * 1600 mm
	Peso	180-250 kg (dependendo da configuração do sistema)

If you need to download files, you need to register as our member first ! Conecte-se / Registrado

EGZDW Series Modular DC Charge-Rectifier V1.0 20240622.pdf

Ficha de dados
