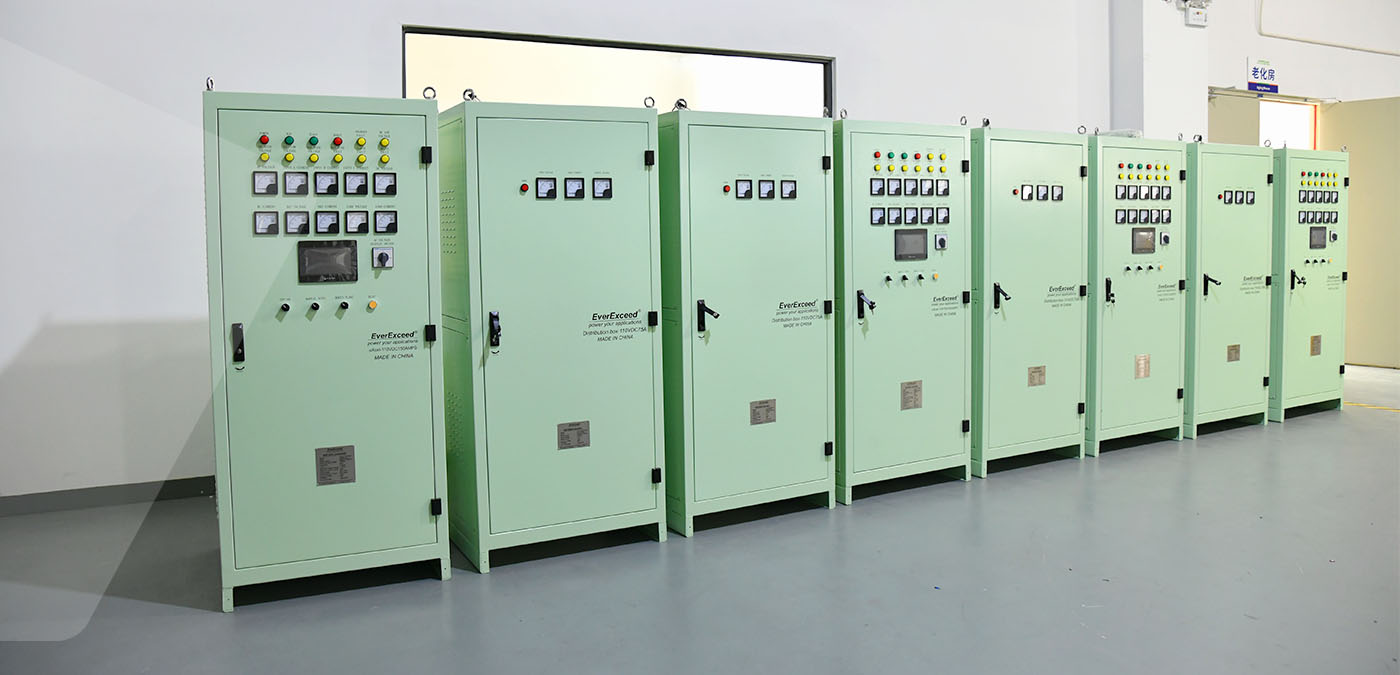

Este carregador de baterias industrial de 110V e 150A foi projetado sob medida para um projeto de subestação na Jordânia. fornecer s Alimentação CC estável para aplicações críticas, incluindo operação de painéis de alta tensão e sistemas de controle e monitoramento de subestações, tanto em condições normais quanto de emergência.

A solução aprimora a estrutura de energia CC da subestação, melhora a estabilidade do sistema de automação e garante a operação confiável dos equipamentos de controle, proporcionando uma gestão de energia mais segura e eficiente.

Destaques do design personalizado

Sistema de monitoramento digital : Equipado com medidores digitais de tensão e corrente CA/CC para monitoramento contínuo da potência de entrada e saída, permitindo a exibição em tempo real de parâmetros elétricos importantes com até 1 0,5 % precisão.

Alarme e proteção inteligentes : Possui detecção de falhas e proteção contra alarmes integradas, incluindo sobretensão/subtensão CA, sobretensão/subtensão CC, falha de aterramento, falha CA e falha do ventilador, garantindo uma operação segura e confiável.

Proteção do disjuntor : Os circuitos da bateria e da carga são protegidos por disjuntores MCCB independentes, proporcionando controle de comutação confiável e proteção contra curto-circuito e sobrecarga.

Configurações auxiliares : O aquecedor integrado evita a degradação do desempenho em baixas temperaturas. As luzes de LED acendem automaticamente ao abrir a porta, proporcionando visibilidade total do interior para facilitar a manutenção.

Configuração do disjuntor principal ： Os circuitos de bateria e carga utilizam disjuntores de caixa moldada (MCCB) com proteção independente contra sobrecorrente (ligado/desligado) e sobrecarga. A alta capacidade de interrupção garante o desligamento seguro em caso de curto-circuito.

Saída confiável ： O diodo antirretorno evita danos causados por corrente reversa. A filtragem por capacitor eletrolítico mantém a ondulação da tensão de saída abaixo de 1%, garantindo energia limpa e maior vida útil da bateria.

Função de redundância ： Suporta redundância paralela 1+1 ou operação autônoma. A conexão paralela flexível no local melhora a estabilidade do sistema.

Armário de Distribuição de Energia – Configurações Principais

Redução precisa de tensão: Circuito redutor de tensão em silício (queda máxima de 35V, capacidade nominal de 75A). A tensão ajustável garante uma alimentação estável da carga CC.

Proteção e monitoramento de entrada: Disjuntor de caixa moldada (MCCB) de entrada para proteção contra sobrecarga/curto-circuito. Voltímetro e amperímetro CC para monitoramento de E/S em tempo real.

Configuração do alimentador: Disjuntores de alimentador com capacidade de interrupção de 10 kA: 10 × MCB2P32A, 10 × MCB2P16A, 4 × MCB2P10A. Suporta múltiplas cargas CC com proteção precisa dos ramos.

Conectividade remota: Todos os disjuntores com contatos auxiliares permitem o monitoramento remoto do status LIGADO/DESLIGADO para facilitar o diagnóstico de falhas.

Função e proteção

Funções de alarme : Alarme de sobre/subtensão CC , b falha de aterramento da bateria (±) , c falha do carregador , falha de aterramento, b sobretensão da bateria , b subtensão da bateria, Falha na ventoinha.

Funções de proteção : Proteção contra sobrecorrente, proteção por fusível, proteção contra curto-circuito, proteção contra sobrecarga.

Monitoramento e registro de dados : Monitoramento em tempo real da tensão de entrada, tensão CC de saída, corrente de entrada, corrente CC de saída, potência de entrada, potência de saída, tensão de equalização e tensão de flutuação.
O carregador suporta o registro de eventos de alarme e o armazenamento de dados, permitindo que os usuários revisem e baixem dados históricos conforme necessário.

Indicação do painel : Tela sensível ao toque inteligente com indicadores de alarme, operação e status de energia.

Interface de comunicação : MODBUS RTU via RS232.

Vida útil do serviço de projeto : Projetado para operação contínua com uma vida útil de até 200.000 horas sob condições adequadas de manutenção.
