Sistema retificador de fonte de alimentação comutada de 90 A

Switching Mode Power Supply 90A Rectifier System

Sistema retificador embutido com módulo hot-swappable

A série ER adota um design redundante de disco para rack de 19 polegadas, o que facilita a expansão flexível e fornece energia suficiente para atender aos requisitos de sistemas de comunicação. É adequada para redes elétricas como switches, salas de computadores, estações base, comunicações via satélite, comunicação de dados, ferrovias e sistemas de energia em situações com ampla faixa de flutuação. A operação é simples e prática, e a instalação e manutenção são fáceis.

Marca:
EverExceed
Tensão CC nominal (saída) :
48VDC/24VDC
Corrente CC nominal (saída) :
30A/50A/60A
Tensão CA de entrada :
220Vac/110Vac
Comunicação :
RS485,SNMP
Serviço de OEM/ODM :
Yes, customized service available
Certificados :
CE, EN61000, IEC60146
Formulários :
Widely used in communication and industrial fields.

CONSULTE AGORA

Características técnicas:

>Ampla faixa de tensão CA de entrada: 90~290 Vca;	>Forneça 6 conjuntos de contatos secos passivos;	>Valores de fator de potência até 0,99;
Com sistema de gerenciamento de bateria e sonda de temperatura da bateria;	>Moldura padrão de 19 polegadas e 2U para fácil instalação do gabinete;	>Com alarme de atividade, som e luz para alertar sobre informações importantes;
>Possui um visor de status LED+LCD completo, exibição de sinal de alarme e funções de gravação de alarmes;	>Radiação ultrabaixa: utilizando um design de compatibilidade eletromagnética aprimorado;	Eficiência da máquina completa: 93,2%;
>Corrente de saída de módulo único de 48V: 50A/30A (opcional), corrente de saída de módulo único de 24V: 60A, corrente de saída do sistema 2U: até 150A, corrente total: até 600A;	Sistema de compensação de temperatura, que pode ser configurado para proteger contra quedas de energia e contra quedas de energia repetidas;	A configuração do sistema é flexível, prática e fácil de expandir. Diversos sistemas de energia podem ser configurados de acordo com as necessidades do cliente;

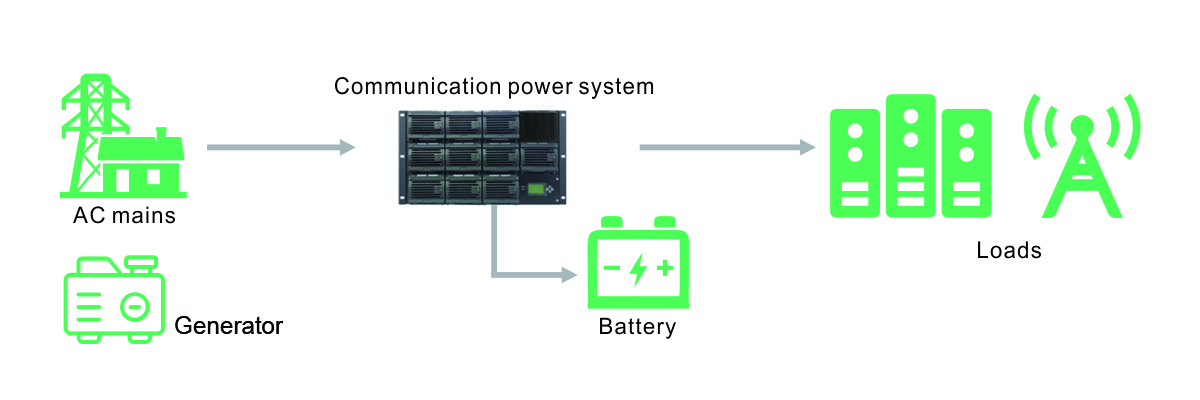

Esquema do sistema:

Aplicações:

Amplamente utilizado nas áreas de comunicação e industrial. Toda a sua tecnologia de alimentação converte corrente alternada em corrente contínua para alimentar a carga CC, conecta o conjunto de baterias ao sistema de energia para carregá-las e detecta o estado das baterias. Três portas para módulos retificadores hot-swappable podem formar um sistema redundante N+1 para fornecer tolerância a falhas à carga. Para se adaptar a diferentes sistemas de alimentação externa, o sistema de monitoramento está equipado com 45 opções de alarme diferentes. A tela de monitoramento pode exibir informações de alarme atuais, consultar informações de alarme históricas e suporta operação remota via RS485/SNMP.

Modelo		ER4830	ER4850	ER2460
Entrada CA	Tensão	Monofásico 220 Vca/110 Vca
	freqüência	50/60Hz (45-66Hz)
	faixa de tensão	90-290Vac
Saída CC	Tensão nominal	48VCC		24 VCC
	tensão flutuante	53,5 VCC (42-58 V)		26,7 VCC (21-29 V)
	Equalização de tensão	56,4 VCC (42-58 V)		28,2 VCC (21-29 V)
	fator de potência	>0,99 a 220 VCA
	eficiente	>92%@220VAC pico: >93,2%@220VAC carga de 100%
	precisão de saída	≤0,6%
	corrente de fuga	<10mA
	Corrente de saída	30A	50A	60A
	RS485	Padrão (Modus RTU)
Comunicação	TCP/IP	padrão
Interface	Placa SNMP	Opcional
	contato seco	6 grupos de DI, 6 grupos de DO
	visor LCD	Tensão de entrada/saída, frequência, corrente de saída, temperatura ambiente, carga
Instrução	estado de energia	Rede/Saída/Subtensão@Tensão Sobrecarga
Tensão de isolamento	Entrada - Saída	RMS 3000 Vca 50 Hz ou equivalente a 4240 VCC 1 minuto ≤ 1 mA
	Entrada - Chassi	RMS 1500 Vca 50 Hz ou equivalente a 2120 VCC 1 minuto ≤ 1 mA
	Saída - Chassi	RMS 500 Vca 50 Hz ou equivalente a 710 VCC 1 minuto ≤ 1 mA
Resistência de isolamento	@Pressão atmosférica normal, 90% de umidade relativa. Tensão de teste entrada-saída, isolamento CC entrada-terra: 500 V. A impedância de saída-terra não deve ser inferior a 10 MΩ.
Velocidade do ventilador		Regulação de temperatura e corrente de saída
Temperatura de operação		-40 +55°C (-40 +135°F)
Armazenamento temporário		-40 +70°C (-40 +158°F)
Alto	altura de trabalho	0 a 4000 metros, com base em 3000 metros, A temperatura cai 1°C a cada 200 metros acima do nível do mar.
	Altura de armazenamento	0 a 4000 metros, com base em 3000 metros, A temperatura cai 1°C a cada 200 metros acima do nível do mar.
Barulho		<55dB na entrada nominal e carga máxima (temperatura ambiente <30℃)
Esfriar		Ventilador (fluxo de ar frontal e traseiro)
Umidade relativa		Operação: 5 a 95% UR sem condensação
