lndustrial Charger(DC UPS)

Carregador de bateria retificador de redundância série uXcel Ultra

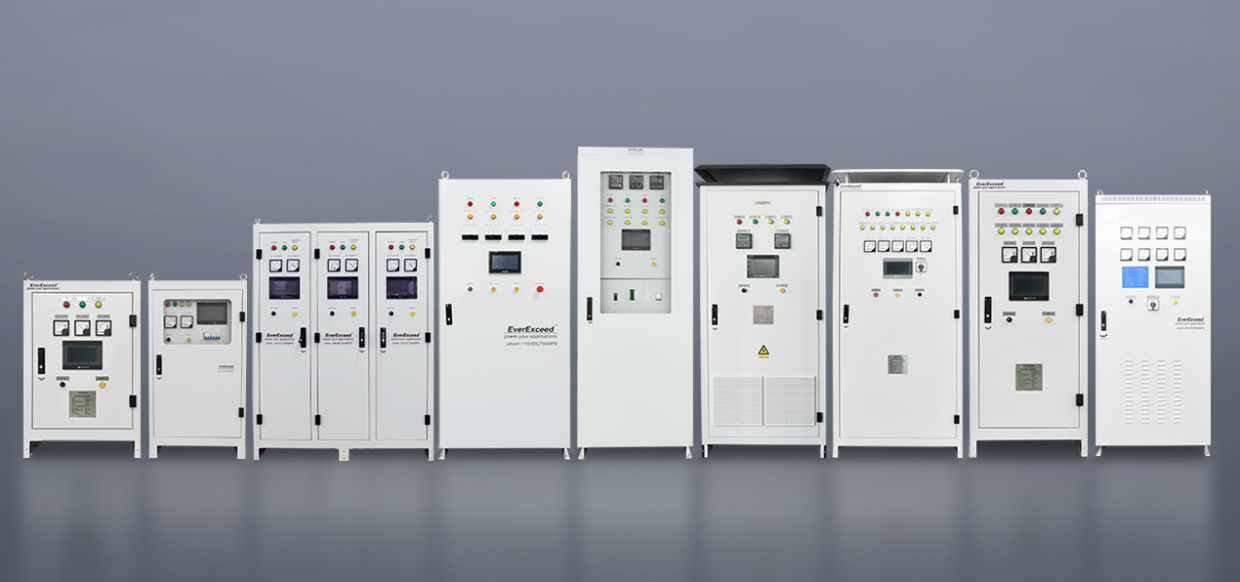

O carregador de redundância EverExceed uXcel Ultra (DC UPS) é um novo tipo de carregador para bateria. Este sistema de carregamento é composto por dois circuitos de carregamento independentes em paralelo que podem realizar a função de carga redundante.

Este sistema é controlado por inteligência digital com modo de carregamento múltiplo, operação simples e confiabilidade. Não há exigência de sequência de fase. O transformador é feito de cobre pintado de alta resistência e pode atingir isolamento e resistência a altas temperaturas de grau H. As unidades de potência são fabricadas em perfil de alumínio e unidades tiristorizadas tipo disco de alta potência com alto desempenho e confiabilidade.

Disponível em monofásico e trifásico até 220kW e utilizando tecnologias ultra-robustas de controlo de fase, esta série é ideal para todas as aplicações industriais, incluindo sistemas de baterias de subestações e UPS DC.


  • tempo de espera:

    Normally 4~6 weeks
  • marca:

    EverExceed
  • Tensão CC nominal (saída) :

    24/48/110/125/220/240/400V
  • Corrente CC nominal (saída) :

    10-1500A
  • Tensão CA de entrada :

    Single phase 1×230V(220,240)/Three phase 3×400V(380,415)
  • Tipo de Bateria :

    Lead acid batteries, nickle cadmium batteries, lithium batteries
  • Comunicação :

    RS232/RS485 Modbus, TCP/IP Ethernet (optional)
  • Serviço de OEM/ODM :

    Yes, customized service available
  • Certificados :

    CE, EN61000, IEC60146
  • Features
  • TECHNICAL DATA

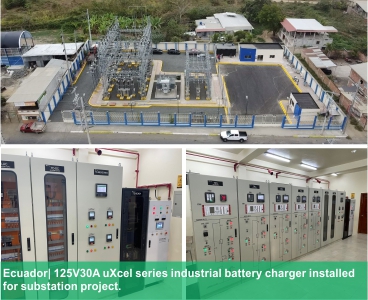

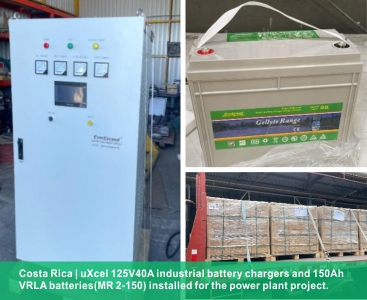

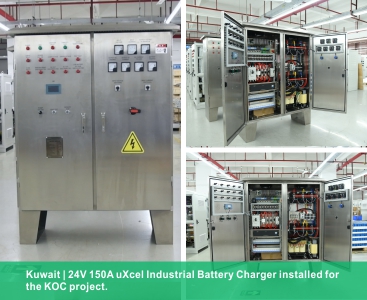

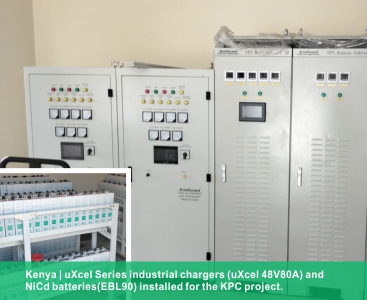

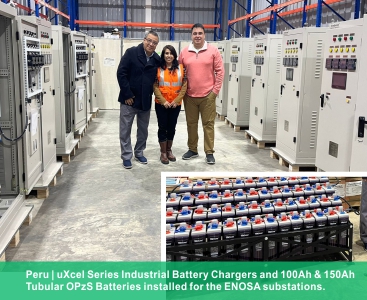

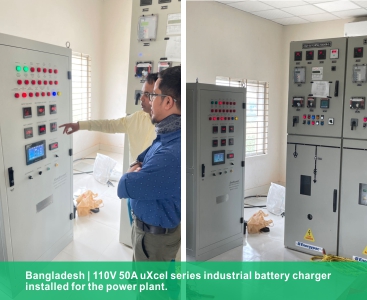

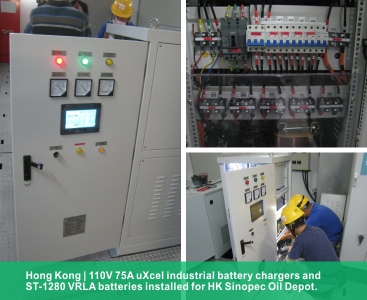

  • SUCCESSFUL CASES
  • Download

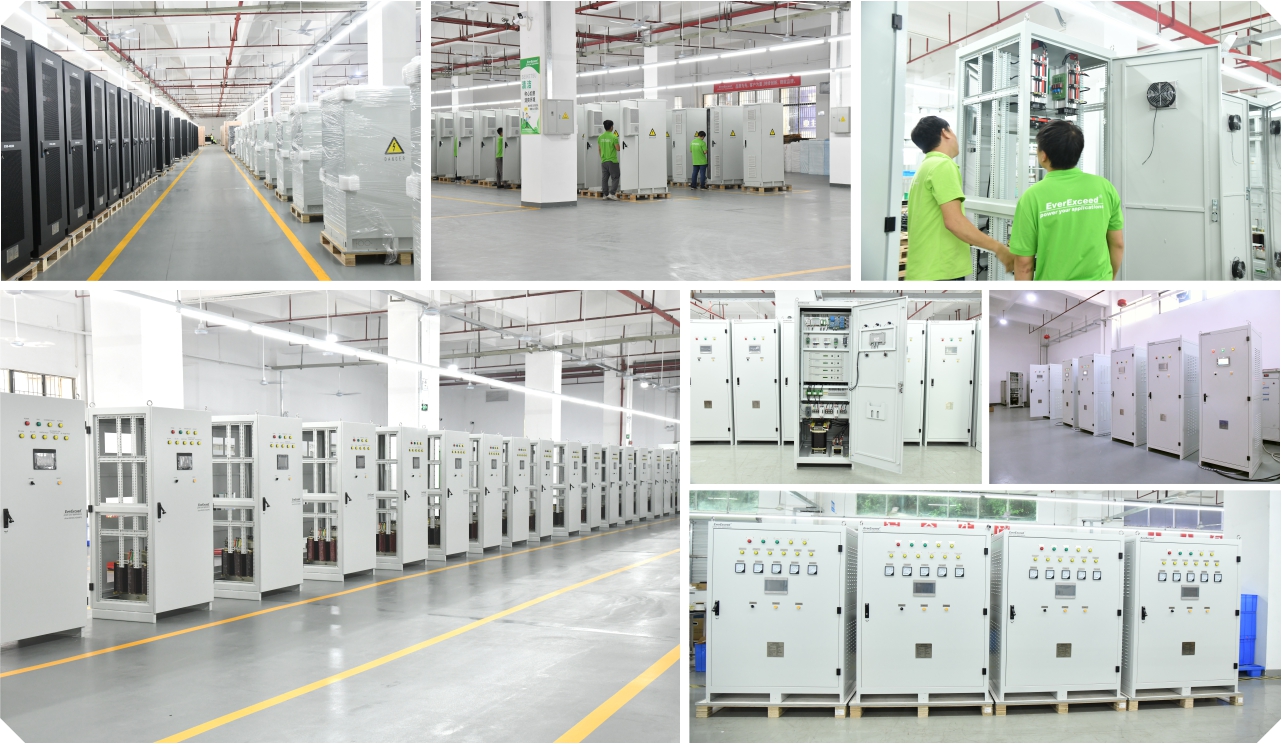

  • Factory
  • Video
  • FAQ








Grande display LCD

Tecnologia líder

                      Alta confiabilidade e alto MTBF
Operação fácil de usar com grande display LCD, tela sensível ao toque opcional com opções de 8 idiomas garantem fácil manutenção e operação. Comunicação inteligente e monitoramento remoto
O controlador de microcomputador incorporado processa sinais 10 vezes mais rápido que os métodos analógicos padrão.
Gerenciamento de bateria totalmente automático com "quatro controles remotos"
funções que atendem aos requisitos de controle de serviço não supervisionado.




Transformador de isolação

Manutenção flexível e MTTR reduzido

                       Longa vida útil do projeto até mais de 20 anos
Filtre mais de 3 harmônicos na interferência da rede elétrica nos equipamentos do sistema, ao mesmo tempo que fortalece a segurança de operação do sistema.

O design facilita o acesso frontal a todos os módulos vitais do carregador

Modos versáteis de carregamento de tensão constante e corrente constante

Comunicação inteligente e monitoramento remoto através de RS232, RS485, Ethernet isolados. Registro completo de dados


 Vida útil projetada do sistema de até mais de 20 anos em operação contínua sob condição de manutenção adequada



                                 Personalizado de forma flexível
Soluções robustas
Soluções completas de proteção de energia
Soluções de energia para atender perfeitamente
requisitos específicos das aplicações industriais do cliente.

Para resistir a ambientes agressivos,
temperaturas extremas, umidade, poeira e vibrações, etc.
Proteção IP54.

Incluindo aparelhagem,
Distribuição DC, conjunto de monitoramento.

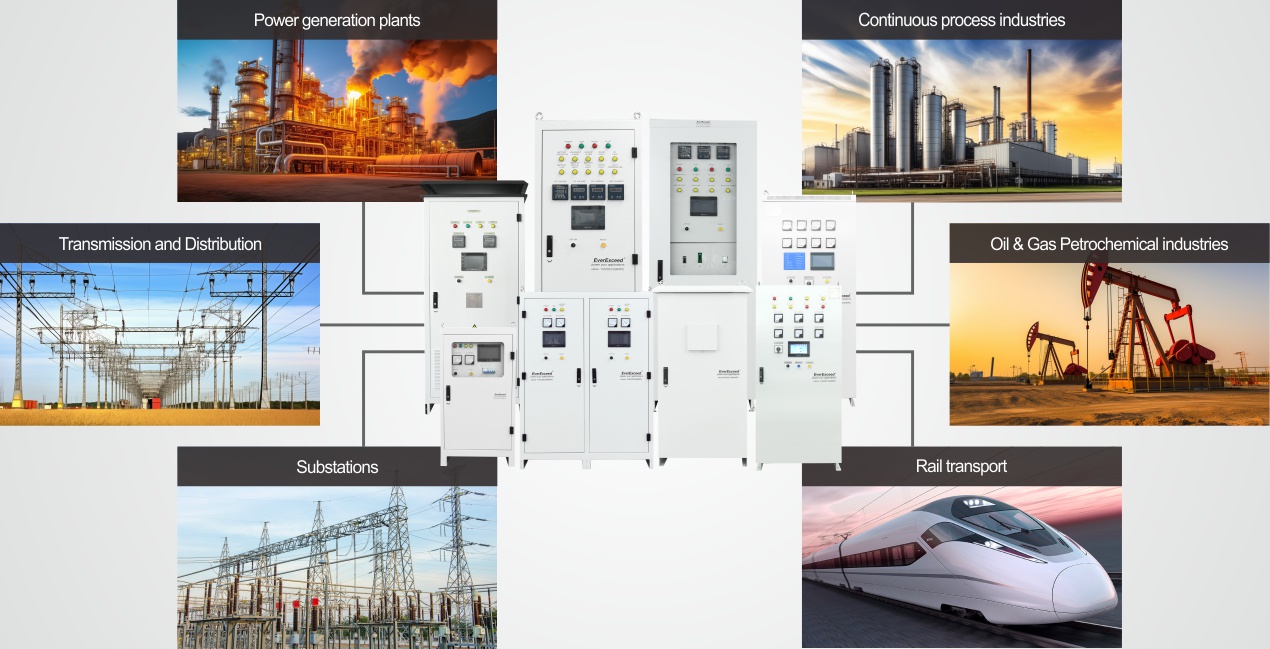

Aplicações para solução de energia DC:


A linha EverExceed uXcel Rectifier-Charger atende a todas as aplicações DC que exigem uma grande bateria de reserva:

  • Transmissão e distribuição de energia;
  • Indústrias de processos contínuos;
  • Indústrias de petróleo e gás e petroquímica;
  • Transporte (ferroviário, metrô, bonde).


Voltagem nominal 12V 24V 48 V 110V 220 V 400 V
Corrente nominal 25-1500A 25-1500A 25-1500A 16-1500A 16-1500A 16-1000A
Fornecimento de entrada Monofásico 120V/220V/230V/240V, trifásico 208V/380V/400V/415V/480V
Tensão de entrada/tolerância de frequência ± 10%, 50/60 Hz ± 5%
Voltagem de saída 1,8-18V 3,6-36V 7,2-72 V 16,5-165V 33-330 V 60-600V
Ondulação de tensão <2% especificado em carga total e sem bateria conectada
Regulação de tensão estática ± 1% para variação de carga de 0-100%, ± 10% de variação de tensão de entrada CA e 5% de variação de frequência de entrada CA
Tensão dinâmica 5% para variação de carga de 10% a 100% a 10%
Regulamentação atual  1%
Proteção Disjuntor de entrada, Fusível/disjuntor de saída do carregador*, Limite de corrente do carregador, Limite de bateria dupla, Supressão de surto de CA*, Proteção contra curto-circuito, Proteção contra inversão de polaridade da bateria, Proteção contra perda de fase*
Alarmes Falha no carregador, CC alta, disparo de sub/sobretensão, falha de aterramento*, eletrólito baixo, bateria desconectada*, sobretemperatura da bateria*, fusível queimado*, relé de alarme comum, campainha de alarme comum (todos os alarmes são programáveis ​​pelo usuário)
Medição Tensão do carregador, corrente do carregador, tensão de carga, corrente de carga, temperatura da bateria*, taxa de capacidade da bateria (precisão do medidor de 1%)
Opções Regulador de tensão CC, adaptador TCP/IP, controle trifásico e disparo, lâmpada do gabinete, controlador de temperatura e umidade, quadro de distribuição CC
Físico Montagem adequada em gabinete de metal com revestimento em pó independente (as dimensões dependem da classificação de saída do carregador e dos requisitos de bateria associados)
Ambiental -10 a 50⁰C, até 95% de umidade
Atitude operacional (m) 3000 (sem receber)
Interface de comunicação Modbus RS232/RS485, Ethernet TCP/IP (opcional)
Exibição do medidor DC (opcional) Para exibir a tensão e a corrente do carregador no painel
MTBF/MTTR 100.000 horas/4 horas
Eficiência 80-93% dependendo da tensão nominal e da potência nominal
Compensação de temperatura Programável 3-6 mV/Célula/⁰C
Ruído audível <60dB
Recurso de casa mole Operação contínua em caso de falha de controle
Reverter para as configurações de fábrica Restabelece todas as configurações originais de fábrica
Sistema Ponte completa SCR, gerenciamento de carga inteligente, fusível de ação rápida



If you need to download files, you need to register as our member first ! Conecte-se / registrado

  • EverExceed uXcel Ultra Series Battery Charger (按键版).pdf

Qual a diferença entre os carregamentos “equalizar”, “aumentar” e “carga rápida”?

Cada um desses termos descreve a mesma função do carregador, onde o carregador eleva temporariamente a tensão da bateria acima do nível de flutuação. Existem diferentes usos para tensão de carga elevada, conforme mostrado abaixo:

Significado comumente entendido do termo

Equalizar – “Abastecimento” periódico da capacidade da bateria e corrigir diferenças de capacidade da célula

Boost – Pode referir-se a “equalização”, “carga rápida” e, às vezes, ambos

Carga rápida – Recarga mais rápida de uma bateria descarregada



O que a cobrança “equalizada” faz e por que é necessária?

Todas as baterias, mesmo aquelas montadas em blocos unificados, são construídas com células de bateria individuais conectadas em série para obter a tensão CC necessária. Como todos os produtos fabricados, existe variação entre as capacidades de cada célula da bateria. À medida que a bateria envelhece, essa variação aumenta. Como a bateria é uma cadeia de células tão forte quanto o elo mais fraco, é necessário algum esquema para garantir que todas as células permaneçam na capacidade máxima.

Um esquema chamado “equalização” é comumente usado em baterias de chumbo-ácido e níquel-cádmio. A equalização eleva temporariamente a tensão de carga de toda a cadeia de baterias acima da tensão “flutuante” normal. A tensão de carga elevada permite que todas as células, incluindo as fracas, aceitem mais corrente do carregador do que aceitariam com tensão flutuante. Uma consequência da tensão de equalização elevada é que todas as células da bateria ficam sobrecarregadas. Isto é aceitável por curtos períodos, desde que a bateria tenha eletrólito suficiente.

A sobrecarga aumenta muito a taxa na qual a água no eletrólito da bateria é eletrolisada em oxigênio e gás hidrogênio. Como o nível baixo de eletrólito danificará permanentemente a bateria, é importante limitar quando e por quanto tempo a bateria será carregada na tensão de equalização.



O que é “carregamento rápido”?

As baterias, como todos os condutores elétricos, sofrem resistência em seus metais condutores. A lei de Ohm diz que a resistência aumenta proporcionalmente ao fluxo de corrente através da bateria (ou de qualquer outro condutor imperfeito). Isto significa que quanto mais amperes de carga tentarmos aplicar à bateria, mais será perdido devido ao aquecimento interno.

O “carregamento rápido” aumenta temporariamente a tensão de saída do carregador para compensar a resistência interna da bateria. Isto permite que a bateria continue a aceitar a corrente máxima do carregador durante mais tempo – em vez de reduzir a sua aceitação de carga mais cedo, como aconteceria se fosse carregada com uma tensão de flutuação normal.



Qual é a tensão de carregamento correta?

O valor das tensões de flutuação e de equalização/reforço/taxa alta é determinado pelo fabricante da bateria e depende da química e da construção da bateria. Desviar-se dos valores recomendados, exceto quando necessário para ajustar a temperatura, irá sobrecarregar ou subcarregar a bateria – ambos os quais reduzirão a vida útil e o desempenho da bateria.



Como saber quando o carregador deve operar no modo flutuante ou equalizado?

Independentemente da finalidade pretendida de aumentar a tensão do carregador, é necessário que haja uma maneira de iniciar e terminar o carregamento em uma tensão superior à flutuação.

Os métodos de controle mais comuns são mostrados abaixo.

Método de controle: interruptor manual

· Vantagem: Simples, barato

· Desvantagem: Alto risco de esquecer que a unidade está operando com tensão de carga elevada

· Comentário: Não recomendado

Método de controle: temporizador iniciado manualmente

· Vantagem: Simples e encerra automaticamente a cobrança

· Desvantagem: Requer intervenção do usuário

· Comentário: Não há como saber quando a bateria se beneficiaria com uma carga de tensão elevada. Não há como saber qual é a configuração de hora certa

Método de controle: temporizador iniciado automaticamente

· Vantagem: Adequado para sites remotos onde os usuários não visitam com frequência

· Desvantagem: O horário deve ser pré-programado.

· Comentário: O tempo pré-programado correto não pode ser previsto, uma vez que a profundidade da descarga pode variar

Método de controle: Iniciação automática com fim determinado pela bateria

· Vantagem: A terminação da tensão de carga elevada é baseada nas necessidades da bateria, não em um programa

· Desvantagem: Alta corrente contínua pode induzir o sistema a permanecer em tensão elevada por muito tempo

Quando é necessária a compensação da temperatura da bateria? Quão importante é isso?

É bem sabido que todas as baterias de armazenamento – chumbo-ácido ventiladas ou VRLA ou níquel-cádmio – requerem diferentes tensões de carga em diferentes temperaturas. Quando fria, a bateria requer uma tensão de carga superior à normal para fornecer o máximo desempenho possível. Quando quente, a tensão de carga deve ser reduzida para evitar sobrecarga e consequente perda de eletrólito.

Quando a bateria está localizada em um ambiente bem controlado, a compensação de temperatura agrega pouco valor. Por outro lado, a compensação de temperatura é absolutamente essencial quando as baterias estão localizadas em gabinetes externos ou outras áreas sujeitas a temperaturas extremas. Estes fatos ilustram o valor da compensação de temperatura:

· Quando uma bateria com temperatura de 90 graus F é carregada na voltagem correta para 50 graus F, ela ferve até secar em três meses.

· Quando uma bateria de 20 graus F é carregada na voltagem correta para 50 graus F, ela não será carregada – e, portanto, não fornecerá o desempenho especificado.

Usar um carregador equipado com compensação automática de temperatura pode evitar esses dois problemas.





Estou pensando em desativar o recurso de compensação de temperatura porque o carregador e a bateria não estão no mesmo local e estou preocupado em sobrecarregar a bateria.

A compensação de temperatura só deve ser desativada se for possível garantir que as baterias estejam sempre em temperatura ambiente (25°C ou 77°F).

O sensoriamento remoto de temperatura (RTS) é a maneira correta de fornecer carregamento com compensação de temperatura quando a bateria e o carregador estão em ambientes diferentes. É sempre preferível à cobrança não compensada e à cobrança compensada localmente. O uso de um sensor conectado diretamente à bateria elimina todas as variáveis ​​de temperatura do carregador e diferentes temperaturas ambientes. Não há desvantagem em usar RTS. Comparado com a compensação de temperatura desativada ou no carregador, o RTS aumentará de forma absoluta e positiva o desempenho da bateria ao máximo possível. Independentemente das condições, o RTS faz com que o carregador forneça a voltagem exata necessária à bateria.

EVEREXCEED providenciou para desabilitar a compensação de temperatura principalmente para testes de aceitação do cliente – para demonstrar que a configuração de tensão está de acordo com a tensão de saída real. Isto pode ser difícil de determinar em um carregador com compensação de temperatura.

A EVEREXCEED projetou seu sistema RTS para que se o sensor remoto for danificado ou desconectado, o carregador volte para operação não compensada. Esta alteração está indicada no painel frontal do carregador.



Por que as baterias de níquel-cádmio precisam ser carregadas “reforçadas”?

As baterias de níquel-cádmio oferecem a mais alta confiabilidade de qualquer bateria e são mais resistentes a abusos mecânicos e ambientais do que as baterias de chumbo-ácido. No entanto, eles precisam de carregamento especial para oferecer desempenho máximo.

Se uma bateria de níquel-cádmio for carregada apenas na taxa de flutuação, ela normalmente fornecerá apenas cerca de 70% de sua capacidade nominal. Este é um problema mais sério para aplicações de taxas elevadas, como partida de motores, onde mesmo pequenas reduções na capacidade têm um impacto significativo no desempenho.

A maneira mais eficaz de garantir que a capacidade total esteja disponível em uma bateria de níquel-cádmio é carregá-la periodicamente em uma tensão elevada. Isto pode ser iniciado manualmente ou automaticamente, dependendo do carregador. A equalização automática é mais fácil de usar e reduz o risco de esquecer de voltar à tensão flutuante.
